Standar Ukuran Grill Drainase: Menentukan Dimensi yang Tepat

Dalam proyek infrastruktur, kesalahan kecil pada spesifikasi bisa berdampak besar. Salah satu yang sering dianggap sepele adalah standar ukuran grill drainase.

Padahal, pemilihan ukuran yang tidak tepat bisa menyebabkan:

• kerusakan dini
• kegagalan struktur
• risiko keselamatan pengguna jalan
• pembengkakan biaya maintenance

Artikel ini akan membantu Anda memahami bagaimana menentukan ukuran grill drainase yang benar-benar sesuai kebutuhan proyek—bukan sekadar mengikuti ukuran umum di pasaran.

Kenapa Standar Ukuran Grill Drainase Tidak Bisa Disamaratakan?

Setiap proyek memiliki karakteristik berbeda:

• beban lalu lintas
• volume air
• jenis kendaraan
• lingkungan pemasangan

Menggunakan ukuran “standar umum” tanpa analisis bisa berisiko.

Contoh risiko nyata:

• Grill terlalu kecil → mudah tersumbat
• Grill terlalu tipis → retak saat dilalui kendaraan berat
• Dimensi tidak sesuai → tidak presisi dengan U-ditch

Intinya: ukuran grill harus mengikuti fungsi, bukan sebaliknya.

Standar Ukuran Grill Drainase (Dimensi & Load Class)

1. Dimensi Umum di Lapangan

Ukuran grill drainase biasanya mengikuti dimensi saluran, seperti:

Namun, dimensi ini hanya acuan awal.

2. Standar Beban (Load Class)

Lebih penting dari ukuran adalah kemampuan menahan beban.

Mengacu pada standar internasional (EN 124):

Banyak proyek gagal bukan karena ukuran salah, tapi load class tidak sesuai.

Parameter Praktis Menentukan Dimensi Grill

Selain mengikuti ukuran saluran, ada beberapa parameter praktis yang sering digunakan di lapangan untuk memastikan grill benar-benar fungsional:

1. Rasio bukaan grill terhadap lebar saluran

• Idealnya: 60–80% dari lebar saluran terbuka untuk aliran air
• Jika terlalu rapat → risiko penyumbatan meningkat hingga 30–50%
• Jika terlalu renggang → berisiko terhadap keselamatan (terutama pejalan kaki atau kendaraan kecil)

2. Ketebalan batang grill (bar thickness)

• Area pedestrian: ± 3–5 mm
• Jalan kendaraan ringan: 6–10 mm
• Jalan berat/industri: 10–20 mm

Kesalahan umum: memilih dimensi panjang-lebar yang benar, tapi ketebalan tidak sesuai → tetap gagal secara struktural.

3. Jarak antar celah (spacing)

• Standar aman: 10–20 mm
• Di bawah 10 mm → mudah tersumbat
• Di atas 20 mm → berisiko menjebak roda kecil atau tumit sepatu

Implikasi nyata:
Pada proyek jalan kota, penggunaan grill 400 mm dengan spacing terlalu rapat bisa menyebabkan genangan karena aliran air tidak optimal—meskipun ukuran sudah “sesuai standar”.

Penyesuaian Ukuran Berdasarkan Use Case

1. Area Perumahan / Pedestrian

• Ukuran: 300–400 mm
• Load class: A15 – B125
• Fokus: estetika & keamanan

2. Jalan Kota

• Ukuran: 400–600 mm
• Load class: C250 – D400
• Fokus: daya tahan terhadap kendaraan

3. Kawasan Industri

• Ukuran: 600 mm ke atas
• Load class: E600 – F900
• Fokus: ketahanan ekstrem

4. Proyek Drainase Besar (B2G)

Biasanya custom size. Disesuaikan dengan:

• debit air
• desain hidrolik
• spesifikasi konsultan

Perbandingan: Ukuran vs Material vs Biaya

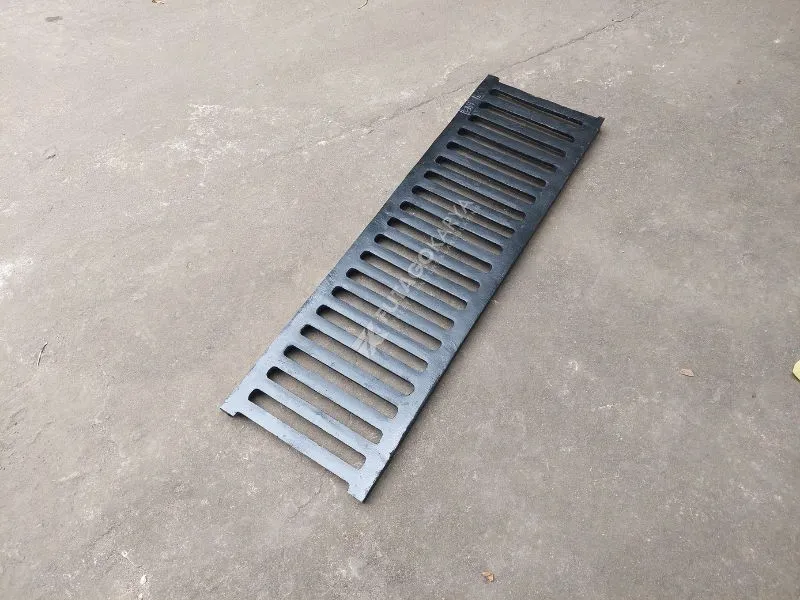

1. Grill Besi Cor (Cast Iron)

Kelebihan:

• kuat
• tahan beban tinggi

Kekurangan:

• mahal
• berat

2. Grill Baja (Steel Fabricated)

Kelebihan:

• fleksibel ukuran
• lebih ekonomis

Kekurangan:

• perlu coating anti karat

3. Grill Stainless

Kelebihan:

• tahan korosi
• estetis

Kekurangan:

• biaya tinggi
• tidak selalu cocok untuk beban berat

Trade-off utama:
Semakin besar & kuat → semakin mahal
Tapi terlalu kecil → biaya maintenance jangka panjang lebih tinggi

Initial Cost vs Lifecycle Cost: Mana yang Lebih Efisien?

Dalam konteks B2B/B2G, keputusan tidak seharusnya hanya berdasarkan harga awal.

Insight penting:
Selisih harga awal bisa 20–40%
Tapi biaya penggantian + downtime bisa mencapai 2–3 kali lipat dalam 10 tahun

Skenario nyata:
Proyek jalan kabupaten dengan traffic tinggi
→ memilih baja biasa mungkin hemat di awal
→ tapi dalam 2–3 tahun perlu penggantian
→ biaya total justru lebih tinggi dibanding cast iron

Untuk proyek pemerintah, ini juga berdampak pada:
audit anggaran
reputasi proyek
biaya pemeliharaan tahunan

Cara Menentukan Ukuran Grill Drainase yang Tepat

Gunakan pendekatan berikut:

1. Tentukan Beban Maksimum

• Apakah dilalui kendaraan berat?
• Gunakan standar load class

2. Sesuaikan dengan Dimensi Saluran

• Pastikan presisi dengan U-ditch atau beton cor

3. Hitung Kapasitas Air

• Lebar grill harus cukup untuk aliran air
• Hindari penyumbatan

4. Pertimbangkan Lingkungan

• Area korosif → pilih material tahan karat
• Area publik → prioritaskan keamanan

5. Evaluasi Lifecycle Cost

Jangan hanya lihat harga awal:

• biaya maintenance
• umur pakai
• risiko kerusakan

Contoh Skenario Penentuan Ukuran di Proyek Nyata

Kasus 1: Jalan Kota (Traffic Sedang–Padat)

Saluran: U-ditch 500 mm

Beban: kendaraan roda 4–6

Keputusan:

• Ukuran grill: 500 x 1000 mm
• Load class: minimal D400
• Material: cast iron atau baja galvanis heavy duty

Kenapa?
Jika hanya menggunakan C250 → berisiko retak dalam 1–2 tahun
Jika ukuran terlalu kecil → kapasitas air tidak cukup saat hujan deras

Kasus 2: Area Gudang Logistik
Beban: forklift + truk kontainer
Lingkungan: intensitas tinggi

Keputusan:

• Load class: E600
• Ketebalan bar: ≥ 12 mm
• Material: cast iron atau fabricated steel reinforced

Risiko jika salah pilih:

• deformasi grill
• potensi kecelakaan kerja
• downtime operasional (lebih mahal dari harga grill itu sendiri)

Rule of Thumb yang Bisa Digunakan:

• Jika ragu antara dua kelas beban → pilih 1 level di atasnya
• Jika area berisiko genangan → prioritaskan lebar bukaan, bukan hanya kekuatan
• Jika proyek jangka panjang (>5 tahun) → prioritaskan lifecycle cost

Kesalahan Umum dalam Pemilihan

• Hanya fokus harga
  → berujung penggantian lebih cepat
• Mengabaikan load class
  → grill retak atau amblas
• Tidak custom ukuran
  → pemasangan tidak presisi
• Salah material
  → cepat korosi

Kapan Perlu Custom Grill Drainase?

Custom diperlukan jika:

• proyek skala besar
• desain tidak standar
• kebutuhan beban spesifik
• integrasi dengan sistem drainase kompleks

Vendor seperti Futago Karya biasanya menyediakan:

• custom ukuran
• penyesuaian load class
• fabrikasi sesuai gambar kerja

Ini penting terutama untuk proyek B2B/B2G yang tidak bisa mengandalkan produk massal.

Salah Pilih Grill Drainase Bisa Mahal di Belakang Pastikan Memilih yang Tepat

Dalam banyak proyek, grill drainase sering dianggap komponen kecil. Namun faktanya, kesalahan dalam memilih ukuran dan spesifikasi justru menjadi salah satu penyebab kerusakan infrastruktur paling cepat terjadi—mulai dari retak, amblas, hingga genangan yang mengganggu operasional.

Seperti yang sudah dibahas, menentukan standar ukuran grill drainase bukan hanya soal dimensi, tetapi juga:

• kesesuaian dengan beban kendaraan
• kapasitas aliran air
• ketahanan material dalam jangka panjang

Tanpa pendekatan yang tepat, Anda berisiko menghadapi:

• biaya maintenance berulang
• penggantian dini
• bahkan risiko keselamatan di lapangan

Di sinilah pentingnya bekerja dengan vendor yang tidak hanya menjual produk, tetapi memahami kebutuhan teknis proyek Anda.

Futago Karya membantu Anda:

• Menyesuaikan ukuran grill dengan kondisi lapangan (custom size)
• Menentukan load class yang tepat sesuai beban aktual
• Memilih material yang optimal berdasarkan durabilitas & efisiensi biaya
• Memastikan produk presisi dan siap pasang dengan sistem drainase Anda

Dengan pendekatan ini, Anda tidak hanya membeli produk—tetapi mengurangi risiko proyek dan mengoptimalkan biaya jangka panjang.

Jika Anda sedang merencanakan proyek atau mengevaluasi spesifikasi drainase:

• Diskusikan kebutuhan Anda sekarang
• Dapatkan rekomendasi ukuran & spesifikasi yang tepat sejak awal
• Hindari biaya berulang akibat salah spesifikasi

Konsultasikan kebutuhan grill drainase Anda bersama tim Futago Karya hari ini.

FAQ:

1. Apakah ada standar SNI untuk ukuran grill drainase?

Belum ada standar ukuran spesifik yang seragam, namun praktik di Indonesia sering mengacu pada standar internasional seperti EN 124 untuk beban.

2. Apakah semua proyek harus menggunakan custom size?

Tidak. Untuk proyek kecil bisa menggunakan ukuran umum, tapi proyek besar biasanya memerlukan penyesuaian.

3. Mana lebih penting: ukuran atau beban?

Beban (load class) lebih krusial karena berkaitan langsung dengan keamanan dan ketahanan.

4. Berapa umur pakai grill drainase?

Tergantung material dan penggunaan, bisa 5–20 tahun.
